DIN 960

Looking for a high quality fastener manufacturer?

Call Anytime

+91-9376329179

Get a free quote

Hex Bolts Half Threaded

Grade:

8.8,10.9

Finish:

BLACK, DACROMET, GEOMET

Thread:

METRIC

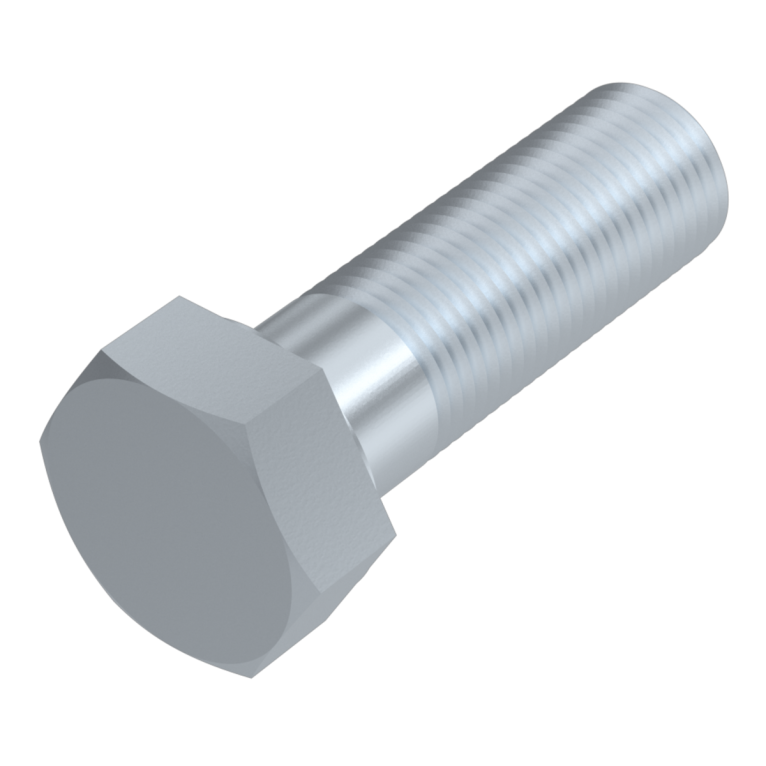

DIN 960 Bolts, commonly known as hexagon head screws with fine pitch thread, are widely used in various industries and applications due to their versatility and strength. These bolts are available in a range of materials to suit different requirements. Let's explore some of the common materials used for manufacturing DIN 960 Bolts.

DIN 960 - DIMENSIONS

Thread d			M8x1	M10x1	M12x1,5	(M14x1,5)	M16x1,5	(M18x2)	M20x1,5	(M22x2)	M24x2
Thread d			-	M10x1,25	M12x1,25	-	-	(M18x1,5)	M20x2	(M22x1,5)	M24x1,5
b	l<125mm		22	26	30	34	38	42	46	50	54
	125mm>l<200mm		28	32	36	40	44	48	52	56	60
	l>200mm		41	45	49	53	57	61	65	69	73
c	min.		0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2
c	max.		0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8
da	max.		9,2	11,2	13,7	15,7	17,7	20,2	22,4	24,4	26,4
ds	max.		8	10	12	14	16	18	20	22	24
	min.	Product grade A	7,78	9,78	11,73	13,73	15,73	17,73	19,67	21,67	23,67
	min.	Product grade B	7,64	9,64	11,57	13,57	15,57	17,57	19,48	21,48	23,48
dw	min.	Product grade A	11,6	15,6	17,4	20,5	22,5	25,3	28,2	30	33,6
dw	min.	Product grade B	11,4	15,4	17,2	20,1	22	24,8	27,7	29,5	33,2
e	min.	Product grade A	14,38	18,9	21,1	24,49	26,75	30,14	33,53	35,72	39,98
e	min.	Product grade B	14,2	18,72	20,88	23,91	26,17	29,56	32,95	35,03	39,55
k	nominal		5,3	6,4	7,5	8,8	10	11,5	12,5	14	15
	Product grade A	min.	5,15	6,22	7,32	8,62	9,82	11,28	12,28	13,78	14,78
	Product grade A	max.	5,45	6,58	7,68	8,96	10,18	11,72	12,72	14,22	15,22
	Product grade B	min.	5,06	6,11	7,21	8,51	9,81	11,15	12,15	13,65	14,65
	Product grade B	max.	5,54	6,69	7,79	9,09	10,29	11,85	12,85	14,35	15,35
k´	min.		3,54	4,28	5,05	5,96	6,8	7,8	8,5	9,6	10,3
r	min.		0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8
s	nominal = max		13	17	19	22	24	27	30	32	36
	min.	Product grade A	12,73	16,73	18,67	21,67	23,67	26,67	29,67	31,61	35,38
	min.	Product grade B	12,57	16,57	18,48	21,16	23,16	26,16	29,16	31	35

Thread d		(M27x2)	M30x2	(M33x2)	M36x3	(M39x3)	M42x3	(M45x3)	M48x3	(M52x3)
b	l<125mm	60	66	72	78	84	90	96	102	-
	125mm>l<200mm	66	72	78	84	90	96	102	106	116
	l>200mm	79	85	91	97	103	109	115	121	129
c	min.	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3
c	max.	0,8	0,8	0,8	0,8	1	1	1	1	1
da	max.	30,4	33,4	36,4	39,4	42,4	45,6	48,6	52,6	56,6
ds	max.	27	30	33	36	39	42	45	48	52
ds	min.	26,48	29,48	32,38	35,38	38,38	41,38	44,38	47,38	51,26
dw	min.	38	42,7	46,6	51,1	55,9	59,9	64,7	69,4	74,2
e	min.	45,2	50,85	55,37	60,79	66,44	71,3	76,95	82,6	88,25
k	nominal	17	18,7	21	22,5	25	26	28	30	33
	min.	16,65	18,28	20,58	22,08	24,58	25,58	27,58	29,58	32,5
	max.	17,35	19,12	21,42	22,92	25,42	26,42	28,42	30,42	33,5
k´	min.	11,7	12,8	14,4	15,5	17,2	17,9	19,3	20,9	22,8
r	min.	1	1	1	1	1	1,2	1,2	1,6	1,6
s	nominal = max	41	46	50	55	60	65	70	75	80
s	min.	40	45	49	53,8	58,8	63,1	68,1	73,1	78,1

Weight Chart

Thread d					M8x1		M10x1		M12x1,5		(M14x1,5)		M16x1,5		(M18x2)		M20x1,5		(M22x2)		M24x2
Thread d					-		M10x1,25		M12x1,25		-		-		(M18x1,5)		M20x2		(M22x1,5)		M24x1,5
l	Product grade
l	A		B		ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
nominal	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
35	34,5	35,5	-	-	8	13
40	39,5	40,5	-	-	13	18	7,75	14
45	44,5	45,5	-	-	18	23	12,75	19	7,5	15
50	49,5	50,5	-	-	23	28	17,75	24	12,5	20	8,5	16
55	54,4	55,6	-	-	28	33	22,75	29	17,5	25	13,5	21	9,5	17
60	59,4	60,6	-	-	33	38	27,75	34	22,5	30	18,5	26	14,5	22
65	64,4	65,6	-	-	38	43	32,75	39	27,5	35	23,5	31	19,5	27	13	23	9	19
70	69,4	70,6	-	-	43	48	37,75	44	32,5	40	28,5	36	24,5	32	18	28	14	24	10	20
(75)	74,4	75,6	-	-	48	53	42,75	49	37,5	45	33,5	41	29,5	37	23	33	19	29	15	25
80	794	80,6	-	-	53	58	47,75	54	42,5	50	38,5	46	34,5	42	28	38	24	34	20	30	16	26
(85)	84,3	85,7	83,25	88,75	58	63	52,75	59	47,5	55	43,5	51	39,5	47	33	43	29	39	25	35	21	31
90	89,3	90,7	88,25	91,75	63	68	57,75	64	52,5	60	48,5	56	44,5	52	38	48	34	44	30	40	26	36
(95)	94,3	95,7	93,25	93,75	68	73	62,75	69	57,5	65	53,5	61	49,5	57	43	53	39	49	35	45	31	41
100	99,3	100,7	98,25	101,75	73	79	67,75	74	62,5	70	58,5	65	54,5	62	48	58	44	54	40	50	36	46
110	109,3	110,7	108,25	111,75			77,75	84	72,5	80	68,5	76	64,5	72	58	68	54	64	50	60	46	56
120	119,3	120,7	118,25	121,75			87,75	94	82,5	90	78,5	86	74,5	82	68	78	64	74	60	70	56	66
130	129,2	130,8	128	132			91,75	98	86,5	94	82,5	90	76,5	86	72	82	68	78	64	74	60	70
140	139,2	140,8	138	142			101,75	108	96,5	104	92,5	100	88,5	96	82	92	78	88	74	84	70	80
150	149,2	150,8	148	152			111,75	118	106,5	114	102,5	110	98,5	106	92	102	88	98	84	94	80	90
160	159,2	160,8	158	162					116,5	124	112,5	12	108,5	116	102	112	98	108	94	104	90	100
(170)	169,2	170,8	168	172					126,5	134	122,5	130	118,5	126	112	122	108	118	104	114	100	110
180	179,2	180,8	178	182					136,5	144	132,5	140	128,5	136	122	132	118	128	114	124	110	120
(190)	189,08	190,92	187,7	192,3							142,5	150	138,5	146	132	142	128	138	124	134	120	130
200	199,08	200,92	197,7	202,3							152,5	160	148,5	156	142	152	138	148	134	144	130	140

Thread d			(M27x2)		M30x2		(M33x2)		M36x3		(M39x3)		M42x3		(M45x3)		M48x3		(M52x3)
l			ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
Nominal	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
90	89,3	90,7	20	30	14	24
(95)	94,3	95,7	25	35	19	29
100	99,3	100,7	30	40	24	34	18	28
110	109,3	110,7	40	50	34	44	28	38	17	32
120	119,3	120,7	50	60	44	54	38	48	27	42	21	36
130	129,2	130,8	54	64	48	58	42	52	31	46	25	40	19	34	13	28
140	139,2	140,8	64	74	58	68	52	62	41	56	35	50	29	44	23	38	17	32
150	149,2	150,8	74	84	68	78	62	72	51	66	45	60	39	54	33	48	27	42	19	34
160	159,2	160,8	84	94	78	88	72	82	61	76	55	70	49	64	43	58	37	52	29	44
(170)	169,2	170,8	94	104	88	98	82	92	71	86	65	80	59	74	53	68	47	62	39	54
180	179,2	180,8	104	114	98	108	92	102	81	96	75	90	69	84	63	78	57	72	49	64
(190)	189,08	190,92	114	124	108	118	102	112	91	106	85	100	79	94	73	88	67	82	59	74
200	199,08	200,92	124	134	118	128	112	122	101	116	95	110	89	104	83	98	77	92	69	84
220	217,7	222,3			125	135	119	129	108	123	102	117	96	111	90	105	84	99	76	91
240	237,7	242,3			145	155	139	149	128	143	122	137	116	131	110	125	104	119	96	111
260	257,4	262,6			165	175	159	169	148	163	142	157	136	151	130	145	124	139	116	131
280	277,4	282,6					179	189	168	183	162	177	156	171	150	165	144	159	136	151
300	297,4	302,6					199	209	188	203	182	197	176	191	170	185	164	179	156	171
